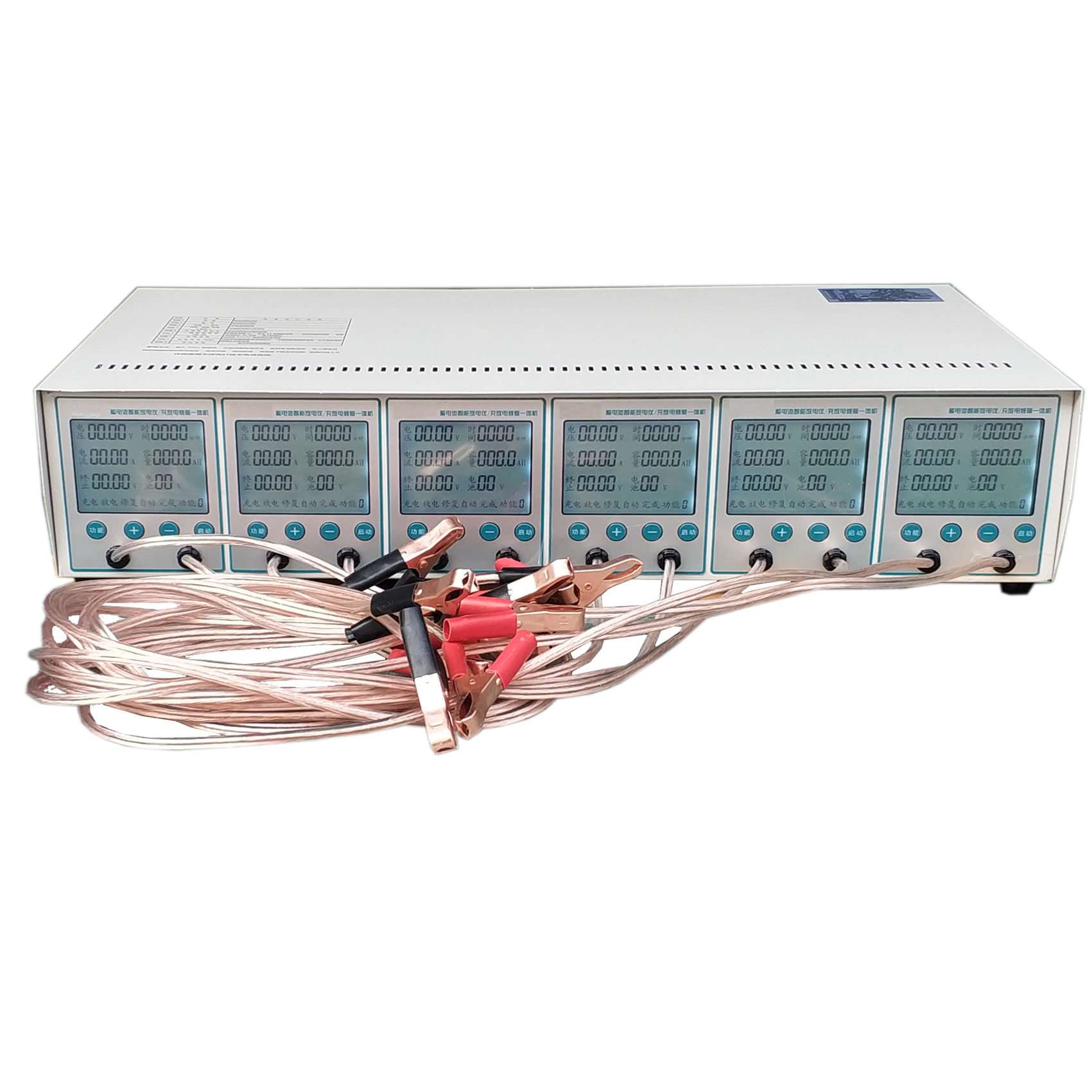

PFCF-5蓄电池充放电一体机采用全新技术，全芯片控制系统硬件配套，全面解决蓄电池检测，充电、放电。修复。配组、循环测试等各项用途，具有放电高精度，充电效率高，速度快，针对单路12V/16V蓄电池自动识别，是蓄电池厂家，蓄电池代理商，蓄电池经销商，修车店的理想配套仪器。

1.全自动调节电压电流的大小，采用调频调宽脉冲方式充电。无论春夏秋冬，可确保电池充足不过充。

2.PFCF-5蓄电池充放电一体机3-20A放电电流设计，可以根据自己的实际情况灵活调节放电电流。

3.采用高新技术，修复效率高，普通让你也能修复蓄电池，修复后的容量一目了然。

4.低压保护、过压保护、过电保护、过温保护、电池接反保护等保护功能完善，确保产品安全放心使用。

5.当充电机输出发生意外短路时。充电机会自动关闭输出电流，并且发出蜂鸣警报声，排除短短情况后，自动连接时恢复正常使用。

6.产品功能：充电、放电、充电等可以根据自己需要自行设定循环次数。

功能全面： 一键操作，放电过程夹子碰掉自动暂停， 时间不消，再次夹上电池自动启动！放电记时， 充电也记时（放电时间可升级为1-20A可调详情请咨询客服）

二：PFCF-5蓄电池充放电一体机产品主要特点

1.采用液晶显示屏,具有中文高清显示、观看角度大以及工作温度宽等特点。

2.可对12V及16V蓄电池进行单充电及单放电测试。

3.可对电池进行三充二放多循环测试。

4.对电池可进行脉冲修复和过充修复。

5.12V及16V电池可自动识别，充电输出电压及放电下限电压可自动调整。

6.当鳄鱼夹断开机器暂停工作，重新接上自动恢复工作。

7.工作时的电压、电流、时间、容量、状态可时时查看。

8.上一次放电的时间及容量可查询。

9.设置的充放电电流断电可保存。

10.放电的下限电压可设定，便于对电池进行过放修复。

11.具有极性防反功能。

---支持蓄电池3充2放标准充放电

----独立对蓄电池脉冲修复--

----12V/16V蓄电池接入系统自动识别，充电限压，放电终止电压自动适应

---电池夹断开，机器进入等待模式，重新接入自动续航启动工作

------工作过程全参数电压、电流。时间。电池容量、状态代码显示

----上次放电时间可锁定查询，修复状态可定时操作-----------

----放电终止电压可手动设定，便于电池深放电维护修复

-------输出防短路，防反极接入保护全独立工作，可独立工作6路蓄电池

-------高品质风扇散热，保证产品稳定性

----仪器设计外观大方、简洁。

-------输出连线4芯高精度

三：PFCF-5蓄电池充放电一体机产品规格及参数

● 尺寸: 510mm×320mm×130mm

● 颜色：乳白色

● 材质：全金属外壳，采用喷塑工艺

● 净重 : 12KG

四：产品技术参数：

输入电压：AC220V50HZ+-10%

整机功耗：1400W

待机功耗：25W左右

输入电流：AC0.15---3.6A

适合电池：12V/16V铅酸蓄电池5----80A

放电电流：2A---20A可调

充电电流：1A---10A

电压电流精确度：0.5‰

充电模式限压：14.7V{12V电池}19.6V{16V电池}±0.1V（DC）

充电模式转折电流：700MA左右

放电下限：12V及16V电池默认为10.5V/14V

修复模式定时时间：60----960时长

环境温度：-5----45摄氏度

相对湿度：不大于75%

散热方式：5风机强制风冷散热

包装：纸箱

五：电动车电池常规检测参数

：

1：常规检测参数：12V电池标准放电到10.50V

16V电池标准放电到14V.:

2：标准放电时间：新电池4820约10A----120分钟左右，4812约5A------140分钟左右，

4817约8.5A----120分钟左右旧电池4820放电时间90分钟装车续航里程约30--40公里左右，

电摩约20--25公里，4812放电时间100分钟装车续航里程普通电动车约25---30公里左右

3：注：因市场电动车电池品牌众多。所以放电时间可能会有5--10分钟左右差距为正常

4：电池补液：电动车电池正常使用约1年后需补水。可解决充电时电池微热，预放电池充鼓包，

4820电池补液每孔10---15ML 4812电池补液每隔8--12ML

5：骑行电流：如4820电池标准骑车放电电流一般为8---15A，对于三轮车和超大型电动车及电

摩骑车电流可达15---40A，电动车电池在此环境会造成衰减很快。寿命缩短:

6：低温环境的电动车电池：当环境温度在10摄氏度以下，电动车电池放电时间会缩短，温

度越低。所放电时间越短，会有10---30分钟

七：操作模式对应表

模式1---放电--------放电1次

模式2---充电-----------充电1次

模式3---充电---放电-------1充1放

模式4---充电--放电--充电-------2充1放

模式5---放电--充电--放电--充电- -2充2放

模式6---充电--放电--充电--放电--充电---3充2放

模式7---修复

六：使用方法

放电模式操作：

接入蓄电池，如果12V指示灯点亮表示为12v蓄电池，16v指示灯点亮为16v蓄电池,上排显示屏显示

电池实际电压，按动模式按键选择01模式。下排显示屏为当前放电电流设定，按动+键，放电电流

在2---10A滚动循环，选择要放电电流即可，20A电流选择10A放电。12A电池选择6A，按下启动按键，

状态指示灯闪烁，此时设备进入放电模式。电池电压达到标准终止电压10.5V时，机器自动停止。

放电结束，下排显示屏显示该电池放出的实际容量。按下查询按键可循环显示放电时间和容量

充电模式操作：

接入蓄电池，如果12V指示灯点亮表示为12v蓄电池，16v指示灯点亮为16v蓄电池,

上排显示屏显示电池实际电压，按动模式按键选择02模式。然后按动设置按键，

为当前充电电流设定，按动+键，放电电流在3A/6A---即C03A/C06A滚动循环，选择要充电电流即可，

10---20A电流选择3A充电。20A---60A电池选择6A,按下启动

按键，状态指示灯闪烁，此时设备进入充电模式。电池电压达到充电电压时，

电流低到0.7A机器自动停止。充电结束，完成该项工作

循环模式：电压电流设定同上。充放电电流设置好后，关机会自动保存上次操作参数

修复模式操作：电池充电电流。放电电流设置同时。增加时间设定，

时间设定为60---960分钟修复电池尽量选用小电池充电，深放电将电池电能放完。

产品使用注意事项：每路、每条线接一只蓄电池，6只电池尽量分开。严防加错电压，

接入超过25V以上的电压。否则造成致命损坏。标准检测和充电终止无需设定，

机器为自动识别，除非修复模式才需要设定终止电压，机器不用时，请关闭电源开关。

内有高压，非专业人员勿开启机盖，雷雨天时，请拔掉220V电源插头，防止雷击损坏

机器工作远离儿童，防水防潮，防止剧烈震动。

风扇停转请停止工作，防止高温烧坏

七：维护保养

机器长时间使用，请检查电池夹子是否生锈，每条电池线内部有一粗一细2芯线，断

掉一根都会造成放电不成功，连线是否松动，风扇必须保证正常运转，当

发现机器温度异常升高，风扇转动声音异常，请停止工作，检查原因或者通知技术人员。

说明：由于运输途中工作人员野蛮操作，可能会导致机箱变形，

亲们务必检查产品外包装是否完好再签收，整机一年保修，终身维护，欢迎广大新老客户选购！
